Лестницы служат для сообщения между этажами. Расположение, число лестниц в здании и их размеры зависят от архитектурно-планировочного решения и этажности, интенсивности людскогб потока, требований пожарной безопасности. По назначению различают лестницы: основные, или главные — для повседневной эксплуатации; вспомогательные — запасные, пожарные, аварийные, служебные, служащие для аварийной эвакуации, сообщения с чердаком и подвалом, для подхода к различному оборудованию, и др.
По расположению лестницы бывают: внутренние и наружные (пожарные). Лестницы могут быть открытыми и закрытыми.
Лестницы состоят из наклонных элементов — лестничных маршей со ступенями у горизонтальных площадок 2 и ограждений 3 (рис. 1), которым ступени примыкают сбоку. Лестничные площадки, устраиваемые на. уровне этажей, называются этажными, а между этажами — междуэтажными, или промежуточными. Лестничные марши и площадки, огражденные со всех сторон стенами, образуют закрытую лестничную клетку. Если лестничные марши и площадки не имеют ограждений со всех сторон, лестничная клетка будет считаться открытой. В зависимости от количества маршей в пределах этажа лестницы подразделяют на одно-, двух-, трех- и четырехмаршевые (рис. 2). Применяются лестницы с перекрещивающимися маршами, с забежными ступенями. Наибольшее распространение в современном строительстве получили одно- и двухмаршевые лестницы. Применение трех- и четырехмаршевых лестниц обусловлено главным образом повышенной этажностью зданий.
(Винтовые лестницы применяют в промышленных и общественных зданиях в качестве вспомогательных. Винтовые лестницы выполняют в большинстве случаев с клинообразными сборными ступенями, которые своими концами опираются на стены лестничной клетки и на внутренний опорный столб.
Уклон лестничного марша и его ширину устанавливают в зависимости от назначения лестницы, этажности здания и условий эксплуатации лестниц. Шириной марша считают расстояние от стены до ограждения лестницы или расстояние между двумя ограждениями.
Деревянные лестницы применяют только в деревянных зданиях высотой в два этажа. Площадки деревянных лестниц устраивают из досок, уложенных по деревянным балкам, врубленным в стены лестничных клеток. Тетивы опирают на площадочные балки. В тетивах вырезают пазы, в которые закладывают проступи и подступенки из досок. Деревянные перила прикрепляют к тетиве. Для защиты деревянных лестниц от возгорания марши и площадки обшивают снизу досками и оштукатуривают.
Несгораемые лестницы состоят из сборных железобетонных лестничных маршей и площадок или из маршей, совмещенных с площадками.
Устройство лестниц
Мелкоэлементные лестницы собирают из наборных ступеней, которые укладывают на косоуры. Ступени 1, площадочные балки 4, косоуры 5 (см. рис. 1) в большинстве случаев выполняют из железобетона.
Несущими конструкциями лестниц с применением металлических элементов являются площадочные балки и косоуры из стальных двутавров или швеллеров.
Металлические лестницы используют как служебные в (производственных зданиях и как наружные — пожарные.
Площадки устраивают из сборных железобетонных плит, укладываемых на две площадочные балки, расположенные одна у стены лестничной клетки, а другая — под концами косоуров; балку у стены можно и не укладывать, а концы плит заделать в борозду стены лестничной клетки. Косоуры присоединяют к площадочным балкам при помощи сварки стальных уголков. Ступени укладывают непосредственно на косоуры, а швы ступеней заполняют цементным раствором. Проступи и подступенки лестниц отделывают мозаичным слоем или цементным раствором с железнением. Полы на лестничных площадках жилых и общественных зданий устраивают из мелкой ковровой плитки, керамических плиток или мозаичные.
Сборные железобетонные лестницы из крупноразмерных элементов являются наиболее индустриальными.
Марш представляет собой конструкцию, состоящую из ряда ступеней, поддерживающих их балок — косоуров, располагаемых под ступенями, или тетив.

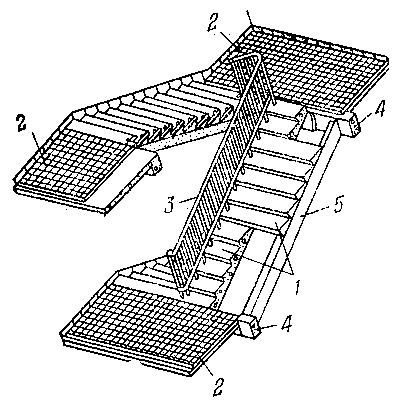

Рис. 1. Элементы лестниц

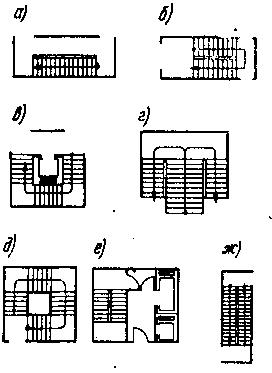

Рис. 2. Схемы лестниц
а — одномаршевая;
б — двухмаршевая;
в — трехмаршевая;
г — двухмаршевая с парадным средним маршем;
д — четырехмаршевая;
е — двухмаршевая незадымляемая для зданий повышенной
этажности;
ж — одномаршевая с перекрещивающимися маршами
Основные требования к устройству лестниц и лестничных клеток
Лестничные клетки, используемые для эвакуации, как правило, должны быть закрытыми и освещаться естественным светом через окна в наружных стенах, за исключением случаев, указанных в соответствующих главах СНиП. Пределы огнестойкости и группы возгораемости стен лестничных клеток должны быть такими же, как у основных несущих стен здания (СНиП И-А.б-70). Допускается устройство открытых лестниц в общественных зданиях из вестибюля до второго этажа, если стены и перекрытия вестибюля выполнены из несгораемого материала, имеющего предел огнестойкости не менее 1 ч, а помещения вестибюля отделены от коридоров перегородками с дверями. В общественных зданиях главные лестничные клетки могут быть открытыми на всю высоту здания при условии устройства остальных лестниц здания в закрытых лестничных клетках. В производственных зданиях допускается устраивать открытые лестницы для обслуживания антресолей, галерей и т. д., однако в этом случае должно быть учтено предельное удаление от рабочих мест до наружного эвакуационного выхода.
Внутренние лестницы для соединения отдельных этажей, в перекрытиях которых имеются технологические проемы, допускается устраивать открытыми.
Не допускается устройство проемов во внутренних лестничных клешах, за исключением дверных,
В лестничных клетках не должно быть рабочих, складских и других помещений, выходов из шахт грузовых подъемников, а также нельзя располагать промышленные газопроводы, трубопроводы с легковоспламеняющимися и горючими жидкостями, приборы отопления и другое оборудование, образующее местные выступы из плоскости стен на высоте до 2 ж от поверхности ступеней и площадок.
Допускается устройство в лестничных клетках под маршами. цокольного, подвального или первою этажа (помещений для узлов управления центральным отоплением, для водомерных узлов и электрощитовых, ограждаемых несгораемыми стенами или перегородками.
Несущие элементы лестниц (косоуры, марши, площадки) в зданиях любого назначения должны быть несгораемыми и иметь предел огнестойкости не менее 1 ч, за исключением случаев, указанных в соответствующих главах СНиП. В деревянных и кирпичных (двухэтажных) зданиях внутриквартирные лестницы могут быть сгораемыми. Устройство в каменных зданиях деревянных лестничных. маршей и площадок (за исключением внутриквартирных) не допускается.
Ширина марша определяется прежде всего требованиями пожарной безопасности, а также габаритами переносимых по лестнице предметов. Минимальная ширина марша 0,8 м, максимальная — 2,4 м< между маршами лестниц оставляют зазор шириной не менее 5 см, который необходим для пропуска пожарных рукавов.
В зданиях с чердаками высотой более 10 м предусматривают входы на чердак из лестничных клеток по маршевым лестницам или вертикальным металлическим лестницам с площадками перед входами на чердаки. В зданиях высотой до 5 этажей включительно допускается устройство входов на чердаки из лестничных клеток через люки размером не менее 0,6X0,8 м по закрепленным металлическим стремянкам. Проемы для входа на чердак защищают противопожарными дверями (люками), имеющими предел огнестойкости не менее 0,75 ч.
В зданиях в 3 этажа и более с совмещенными покрытиями должны быть предусмотрены выходы из лестничной клетки, на покрытия из расчета один выход на 1000 м2 площади покрытия.
Мероприятия против задымления лестничных клеток
Незадымляемой следует считать такую лестницу, которая в условиях пожара не может быть задымлена. К числу таких лестниц следует отнести наружную лестницу, имеющую несгораемое ограждение (с целью обеспечения безопасного движения по ней). Такие лестницы должны быть с железобетонными маршами, имеющими уклон не более 1 : 1,5.
Незадымляемость лестницы может быть обеспечена созданием поэтажных входов через наружную воздушную зону по лоджиям или балконам. Такие лестницы обеспечивают необходимую надежность и безопасность эвакуации людей при пожаре. Как правило, выходы из незадымляемых лестниц устраивают непосредственно наружу, минуя вестибюли (холлы) первого этажа. В тех случаях, когда изоляция незадымляемой лестницы от вестибюлей практически невозможна, вход в нее предусматривают через тамбур с подпором воздуха. Двери тамбура должны быть самозакрывающимися и иметь плотные притворы. Подпор воздуха обеспечивается вентиляционной установкой, включающейся автоматически от специальных датчиков, реагирующих на дым.
Для выпуска дыма из лестничной клетки в жилых секционных домах (10—16 этажей) при естественном освещении лестничных клеток через окна в наружных стенах предусматривают дымовые люки, располагаемые в стене или покрытии лестничной клетки. В этих домах в качестве второго эвакуационного выхода из квартир должны быть предусмотрены переходы по балконам и лоджиям на эвакуационную лестницу смежной секции не более чем через одну смежную квартиру. В торцовых секциях этих домов должны быть дополнительные эвакуационные наружные пожарные лестницы.

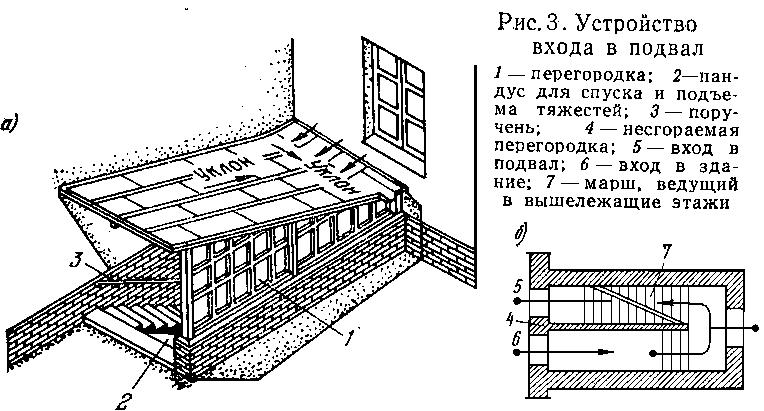

(Во всех случаях лестницы, ведущие в подвал, заключают в лестничные клетки. При наличии в подвале сгораемых материалов входы в них устраивают самостоятельными (рис. 3, а) или обособленными от общих лестничных клеток (рис. 3, б.).
При устройстве обособленного выхода из подвала наружу его отделяют от остальной части лестничной клетки глухими несгораемыми ограждающими конструкциями (перегородка, площадка, лестничный марш), имеющими предел огнестойкости не менее 1 ч.
Стационарные пожарные и эвакуационные наружные лестницы
При строительстве зданий и сооружений предусматривают меры, обеспечивающие успешное действие пожарных команд по тушению пожара. Помимо обычных (внутренних) проектируют наружные лестницы, которые в ряде случаев служат для эвакуации людей. Устройство наружной пожарной лестницы зависит от ее назначения и высоты здания.
Если лестница предназначена для тушения пожара, она может быть вертикальной, а для эвакуации лестница должна быть соответствующей ширины с определенным уклоном маршей, а также с устройством промежуточных площадок.
Для обеспечения тушения пожара и спасательных работ предусматриваются
пожарные лестницы типов:
• П1 – вертикальные для подъема на высоту от 10 до 20 м и в местах
перепада высот кровель от 1 до 20м,
• П2 – маршевые, с уклоном не более 6:1 для подъема на высоту более 20 м
и в местах перепада высот более 20м.
Для зданий высотой от 10 до 30 м устраивают наружные металлические вертикальные лестницы (рис. 4а). Если высота здания более 30 м лестницу устраивают наклонной под углом не более 80° с промежуточными площадками, расположенными не реже чем через 8м по высоте. У эвакуационных лестниц (рис. 4,6) уклон не должен превышать 45°, а площадки следует располагать на уровне каждого этажа.
Пожарные лестницы должны выполняться из негорючих материалов,
располагаться не ближе 1 м от окон и должны быть рассчитаны на их
использование пожарными подразделениями.
Ширина вертикальных пожарных лестниц должна быть не менее 0,6 м, а
лестниц, предназначенных для эвакуации, — 0,7 м с ограждением высотой
0,8 м. Количество пожарных лестниц определяют в зависимости от их
назначения. Расстояние между. ними принимают не более 200 м по периметру
зданий. Наружные пожарные лестницы в жилых и общественных зданиях .не
устраивают, если выход на чердак или покрытие обеспечивается через
лестничные клетки в количестве не менее двух. Располагать лестницы
нужно у глухих простенков или противопожарных зон так, чтобы они не
задымлялись и не подвергались действию пламени, а также чтобы обеспечить
подачу воды и удобный доступ пожарных в эту зону. При устройстве любых
пожарных лестниц тетивы выполняют из труб, к концам которых приваривают
полугайки, служащие для присоединения пожарных рукавов.
В зданиях с уклоном кровли до 12% включительно, высотой до карниза или верха наружной стены (парапета) более 10 м, а также в зданиях с уклоном кровли свыше 12 % и высотой до карниза более 7 м следует предусматривать ограждения на кровле в соответствии с ГОСТ 25772. Независимо от высоты здания ограждения, соответствующие требованиям этого стандарта, следует предусматривать для эксплуатируемых плоских кровель, балконов, лоджий, наружных галерей, открытых наружных лестниц, лестничных маршей и площадок.
Конструкции лестниц и ограждений должны быть огрунтованы и окрашены
по VII классу в соответствии с ГОСТ 9.032. Элементы конструкций лестниц и
ограждений должны быть надежно присоединены друг к другу, а конструкция
в целом надежно прикреплена к стене и крыше здания. Наличие трещин в
заделе балок в стене, разрывов металла и деформаций конструкции не
допускается
Сварные швы металлических лестниц и ограждений должны отвечать ГОСТ
5264.
Ступени лестницы, балки крепления вертикальной лестницы к стене здания,
лестничные марши, площадки и ограждения лестниц должны выдерживать
расчетную испытательную нагрузку без образования трещин, разрывов и
остаточной деформации.

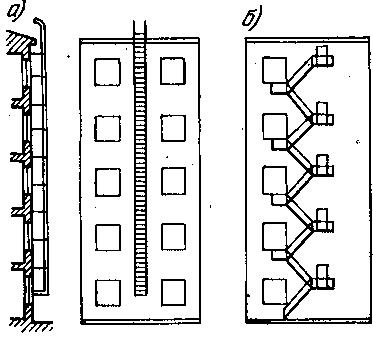

Рис. 4. Пожарные лестницы промышленных зданий
Испытание пожарных лестниц и ограждений на крышах зданий
Проверка лестниц пожарного типа производится как при приемке их в эксплуатацию, так и в ходе использования каждые пять лет. Кроме того, их должны проверять на внешнюю целостность каждый год. При проведении испытаний конструкций производится визуальный осмотр качества антикоррозионного покрытия, целостности и качества сварных соединений. Также, в рамках испытаний, производится статические испытания под нагрузкой. Элементы конструкций, указанные в нормах, подвергаются статической нагрузке, величина которой также определяется в соответствии с нормами. В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующей проверкой на прочность.
Испытания должны проводить организации, имеющие соответствующую лицензию, испытательное оборудование и измерительный инструмент с аттестатами и результатами их поверок. Объем испытаний и проверок наружных стационарных лестниц, их ограждений, а также ограждений крыш зданий представлен в таблице 1. При испытаниях составляется протокол испытаний. Если в результате испытаний при визуальном осмотре обнаружены трещины или разрыв сварных соединений (швов) и остаточные деформации, то испытываемая конструкция считается не выдержавшей испытания. Информация о неисправных наружных лестницах (не прошедших испытаний) должна быть доведена в обязательном порядке до личного состава пожарной части, в районе выезда которой находится объект, а также обозначена на самой конструкции лестницы (сведения об ее неисправности). По результатам испытаний составляется заключение о соответствии лестницы или ограждения крыши здания требованиям действующих норм.
Таблица 1
| № п/п |
Номенклатура испытаний и проверок | Необходимость проведения испытаний | |
| на стадии приемки |
эксплуатационных (не реже одного раза в пять лет) |
||
| 1 | Проверка основных размеров | + | - |
| 2 | Проверка предельных отклонений размеров и форм | + | + |
| 3 | Визуальная проверка целостности конструкций и их креплений | + | + |
| 4 | Проверка качества сварных швов | + | + |
| 5 | Проверка качества защитных покрытий | + | + |
| 6 | Проверка требований к размещению лестниц | + | - |
| 7 | Испытания ступени лестницы на прочность | + | + |
| 8 | Испытания балок крепления лестницы на прочность | + | + |
| 9 | Испытания площадок и маршей лестниц на прочность | + | + |
| 10 | Испытания ограждения лестниц на прочность | + | + |
| 11 | Испытания ограждения крыш зданий на прочность | + | + |
Примечание: “+” испытания проводятся, “-” испытания не проводятся.
Пути эвакуации по лестницам и пандусам
На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки (по п. 6.28* [1]).
Нормируется ширина и уклон (рис. 5) лестничных клеток и пандусов.
Рис. 5. Иллюстрация к определению уклона вертикальных путей эвакуации:
Уклон определяется соотношением H / L , например, если H =1,5м, L=3м, уклон лестницы составляет 1:2
Ширина проступи на лестнице должна быть как правило, не менее 25 см, а высота ступени — не более 22 см (по п. 6.30*[1]), рис. 4.

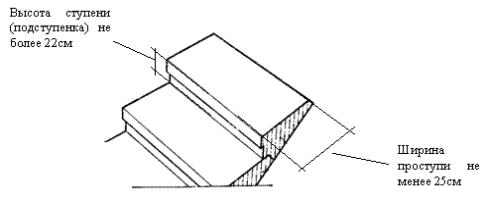

Рис. 6. Нормируемые значения габаритов ступеней
Нормируется число подъемов в одном марше. Например, для общественных зданий между площадками должно быть не менее 3 и не более 16 подъемов. В одномаршевых лестницах, а также в одном марше двух - и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов (по п. 1.90 [2]).
Действующие нормы требуют, что бы ширина площадки была не менее ширины лестничного марша, а ширина лестничного марша должна быть не менее ширины выхода на лестничную клетку (рис. 7): b л.п. b л.м., а b л.м b вх. лк. (по п. 1.96* [1]), т.к. в противном случае вероятно нарушения условия беспрепятственности движения.

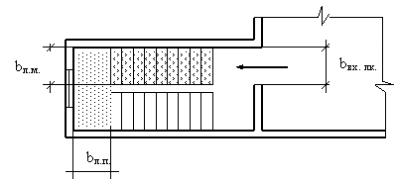

Рис. 7. Ширина лестничного марша b л.м, ширина лестничной площадки b л.м и ширина входа в лестничную клетку b вх. лк.
Лестничные клетки должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями, рис. 8 (по п. 6.34* [1]).

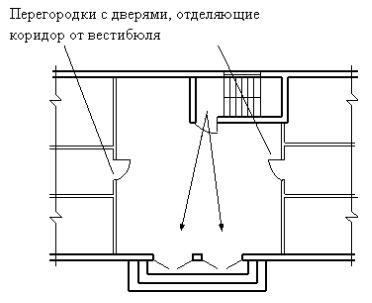

Рис. 8. Выход из лестничной клетки в вестибюль, отделенный от примыкающих коридоров перегородками с дверями
Выходы из подвальных и цокольных этажей, являющиеся эвакуационными, как правило, следует предусматривать непосредственно наружу обособленными от общих лестничных клеток здания. Допускается эвакуационные выходы из подвалов предусматривать через общие лестничные клетки с обособленным выходом наружу, отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа, рис. 9.

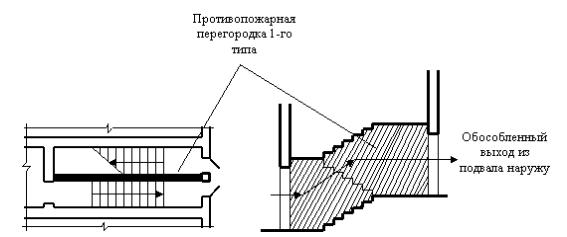

Рис. 9. Выход из подвала предусмотрен через общую лестничную клетку с обособленным выходом наружу, отделенным от остальной части лестничной клетки противопожарной перегородкой 1-го типа.
Наружные открытые лестницы для эвакуации допускается использовать в IV климатическом районе и в III Б климатическом подрайоне (кроме стационарных лечебных учреждений) (по п. 1.99 [1]). В остальных климатических районах допускается использовать указанные лестницы для эвакуации только со второго этажа зданий (кроме зданий школ и школ-интернатов, детских дошкольных учреждений и т.п.), и должны быть рассчитаны на число эвакуируемых в пределах от 30 до 70 чел (по п.1.100 [2]).
Внутренние открытые лестницы широко используются, например, в общественных зданиях. Однако, ввиду их повышенной пожарной опасности их применение ограничено и поставлено в зависимость от степени огнестойкости, назначения здания (в стационарах лечебных учреждений открытые лестницы в расчет эвакуации людей при пожаре не включаются). При использовании в здании внутренних открытых лестниц, нормами вводятся дополнительные требования к объемно-планировочным решениям здания: отделение помещений с такой лестницей от примыкающих к ней коридоров и других помещений противопожарными перегородками, устройстве автоматического пожаротушения во всем здании, ограничение численности внутренних открытых лестниц, дополнительные закрытые лестничные клетки, выход из которых предусмотрен непосредственно наружу.
Нормативная литература
1. СНиП 21-01-97* Пожарная безопасность зданий и сооружений.
2. СНиП 2.08.02-89* Общественные зданий и сооружения.
3. ГОСТ Р 53254-2009 Лестницы пожарные наружные стационарные. Ограждения
кровли.
4. НПБ 245-2001 Лестницы пожарные наружные стационарные и ограждения
крыш.
